Circuito Rectificador de onda completa
UN POQUITO DE FORMULACIÓN Y EJERCICIOS

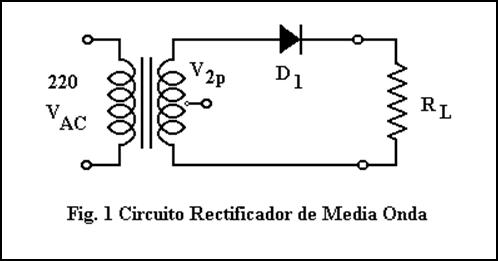

CIRCUITO RECTIFICADOR DE MEDIA ONDA
En el circuito rectificador de media onda, hay que tener en cuenta las siguientes fórmulas
Utilizando estas fórmulas, realizar el siguiente cálculo
Dibuja un circuito rectificador de media onda y calcula ¿Cuál será la lectura de un voltímetro de C.C. conectado a la salida de un rectificador de media onda, si a su entrada se le aplica una tensión alterna senoidal de 230 v. de tensión eficaz, con una resistencia de 1K Ohmios?
¿Qué tensión inversa soportará el diodo en esta configuración?
En esta configuración, el diodo polarizado inversamente, soportará la tensión máxima en la C.A., este dato hay que tenerlo muy en cuenta a la hora de elegir qué diodo vamos a utilizar a la hora de diseñar un circuito.

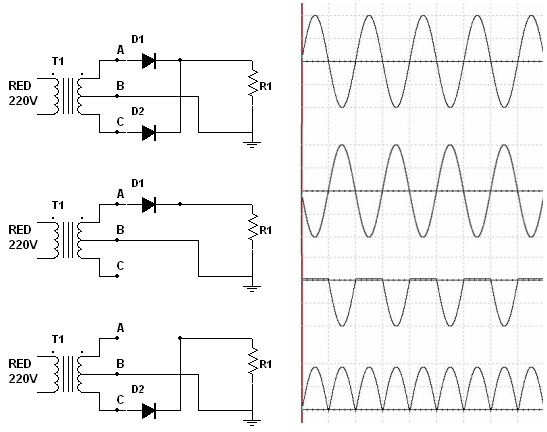

RECTIFICADOR DE ONDA COMPLETA CON TRANSFORMADOR CON TOMA MEDIA
pero como tomamos la tensión que aparece en cada mitad del secundario del transformador, la tensión que debemos tomar como válida para realizar los cálculos será
La tensión que obtengamos a la salida, será el doble de la tensión que obteníamos con el rectificador de media onda, ya que ahora rectificamos toda la señal de entrada.
Pero la intensidad que pasa por cada uno de los diodos, será la mitad de la intensidad total ya que cada uno de ellos soportará esa intensidad en cada ciclo de entrada.
¿Cuál será la tensión inversa pico en este circuito?
En el caso de un rectificador con transformador de toma media, la tensión inversa pico que soportarán los diodos es la tensión máxima que se produzca en el secundario.
Conociendo todo lo anterior, vamos a realizar un ejercicio.
En un circuito rectificador por transformador de toma media, el transformador proporciona una tensión en el secundario de 20V. Teniendo en cuenta la caida de tensión producida en los diodos, determina la tensión de C.C. a que quedará sometida la resistencia de carga de 50 ohmios, así como la corriente que recorrerá a la misma. Averigua tamvién la corriente niminal de los diodos, así como su tensión inversa pico.
¿Que valor debería poseer la resistencia de carga del circuito estudiado para que la corriente por los diodos quedasse limitada a 50 mA?
RECTIFICADOR CON PUENTE DE DIODOS
En el caso de este circuito y para el cálculo de sus parámetros, debemos tener en cuenta únicamente que a diferencia del rectificador de onda completa con transformador con toma media, ahora la corriente en vez de pasar por un único diodo, pasará por dos diodos en cada semiciclo, por lo tanto
El resto de las fórmulas son las ya estudiadas anteriormente... Sabiendo esto, vamos a resolver un ejercicio.
Dibuja un rectificador de onda completa formado por un puente de diodos en el que el transformador proporciona una tensión en el secundario de 12 V. Teniendo en cuenta la caida de tensión producisa en los diodos, calcula la tensión y corriente de C.C. de la resistencia de carga de 24 Ohmios. Averigua también la corriente nominal de los diodos , así como su tensión inversa pico y dimé por qué es esa tensión.
Ahora realizaremos unas prácticas en simuladores, donde montaremos los circuitos que hemos visto y comprobaremos que los valores obtenidos son los mismos que en los ejercicios teóricos que hemos resuelto.
En la próxima clase, veremos como estos valores son los que obtendremos con circuitos "reales" montados en el laboratorio.
Ahora... toca divertirse...
